Okablowanie strukturalne i szafa RACK w domu

Budowa domu lub wykańczanie budynku w stanie surowym to jedyny moment, w którym inwestor może bezproblemowo i niskim kosztem zaplanować nowoczesną, przemyślaną instalację teletechniczną (LAN, CCTV, SSWiN). Częstym błędem jest poleganie wyłącznie na sieci bezprzewodowej Wi-Fi i odkładanie tematów kablowych na później. W efekcie, po położeniu tynków i wykończeniu wnętrz, okazuje się, że sygnał internetowy nie przebija się przez stropy, a podłączenie kamer czy alarmu wymaga kucia ścian lub prowadzenia estetycznie wątpliwych koryt kablowych.

Jako licencjonowani instalatorzy z DNMAX na co dzień projektujemy i układamy okablowanie strukturalne oraz szafy RACK w budynkach jednorodzinnych, biurach i obiektach komercyjnych na terenie całego województwa pomorskiego. W tym poradniku wyjaśniamy, jak prawidłowo rozplanować sieć niskoprądową na etapie stanu surowego, jaki kabel wybrać oraz jak urządzić domową serwerownię.

Dlaczego okablowanie strukturalne należy układać przed tynkami?

Koncepcja okablowania strukturalnego opiera się na topologii gwiazdy – oznacza to, że każdy punkt sieciowy (gniazdo TV, punkt Wi-Fi, kamera, czujnik alarmowy, wideodomofon) posiada swój własny, niezależny przewód sprowadzony bezpośrednio do jednego, centralnego punktu w budynku (szafy RACK).

Zalety rozplanowania teletechniki na etapie stanu surowego:

• Oszczędność finansowa: Układanie kabli w bruzdach ściennych lub na stropach przed wylewkami i tynkami jest 4-krotnie tańsze niż późniejsze kucie wykończonych ścian.
• Maksymalna wydajność i stabilność: Przewodowe połączenie LAN gwarantuje pełną prędkość (do 10 Gb/s) oraz zerowe opóźnienia (ping) dla telewizorów 4K/8K, konsol do gier, komputerów stacjonarnych i serwerów NAS.
• Zasilanie PoE (Power over Ethernet): Ten sam kabel sieciowy transmituje dane i jednocześnie zasila urządzenia końcowe – kamery IP, punkty dostępowy Wi-Fi czy stacje bramowe wideodomofonów.
• Podniesienie wartości nieruchomości: Profesjonalnie przygotowana szafa RACK z uporządkowanym okablowaniem to standard nowoczesnego budownictwa Smart Home.

Jaki kabel wybrać? Skrętka miedziana Cat 6a vs Cat 7

Wybor kabla teletechnicznego to decyzja na dekady – przewody zostaną zamurowane pod tynkiem, dlatego oszczędzanie na ich jakości jest najczęstszym błędem inwestorów.

• Niezbędny standard – Skrętka Kategoria 6a (Cat 6a U/FTP lub F/UTP): Ekranowany przewód miedziany obsługujący pasmo do 500 MHz oraz transfery 10 Gb/s na odległość do 100 metrów. To absolutne minimum dla nowoczesnego domu.
• Prawdziwa miedź (Cu), a nie CCA: Bezwzględnie unikaj tanich kabli oznaczonych jako CCA (Copper-Clad Aluminium – miedziowane aluminium). Są podatne na łamanie, utleniają się i powodują znaczne spadki napięcia w zasilaniu PoE. Wybieraj wyłącznie kable ze 100% miedzi (Pure Copper).
• Peszel pod światłowód (Przyłącze FTTH): Zadbaj o ułożenie gładkiego peszla z pilotem od szafy RACK do granicy działki/ogrodzenia. Umożliwi to dostawcy internetu szybkie i czyste wprowadzenie światłowodu do Twojej serwerowni.

Szafa RACK (19") – Serce i centrum dowodzenia teletechniką w domu

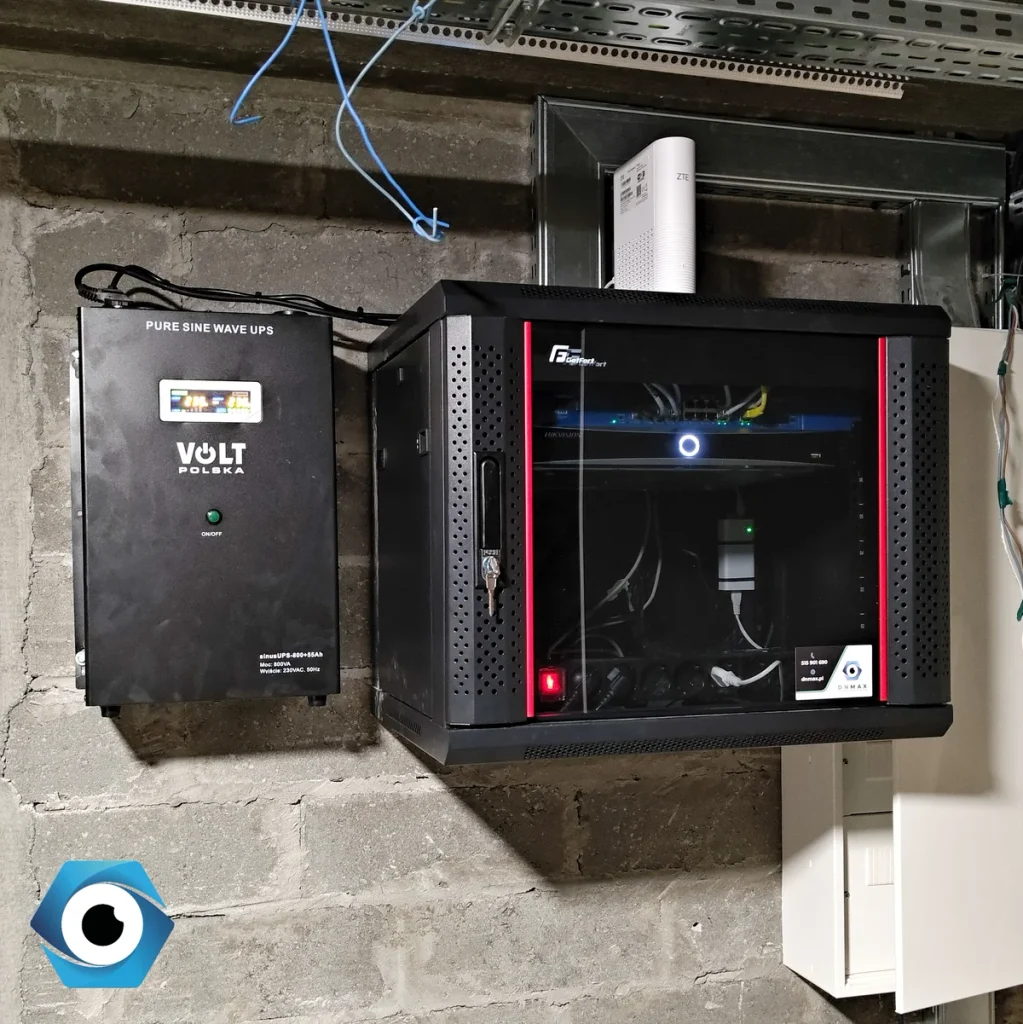

Szafa RACK to zamknięta, stalowa obudowa (najczęściej wisząca 19 cali o wysokości od 9U do 15U), montowana w pomieszczeniu gospodarczym, kotłowni, garażu lub poddaszu. To w niej zbiegają się wszystkie przewody niskoprądowe z całego budynku.

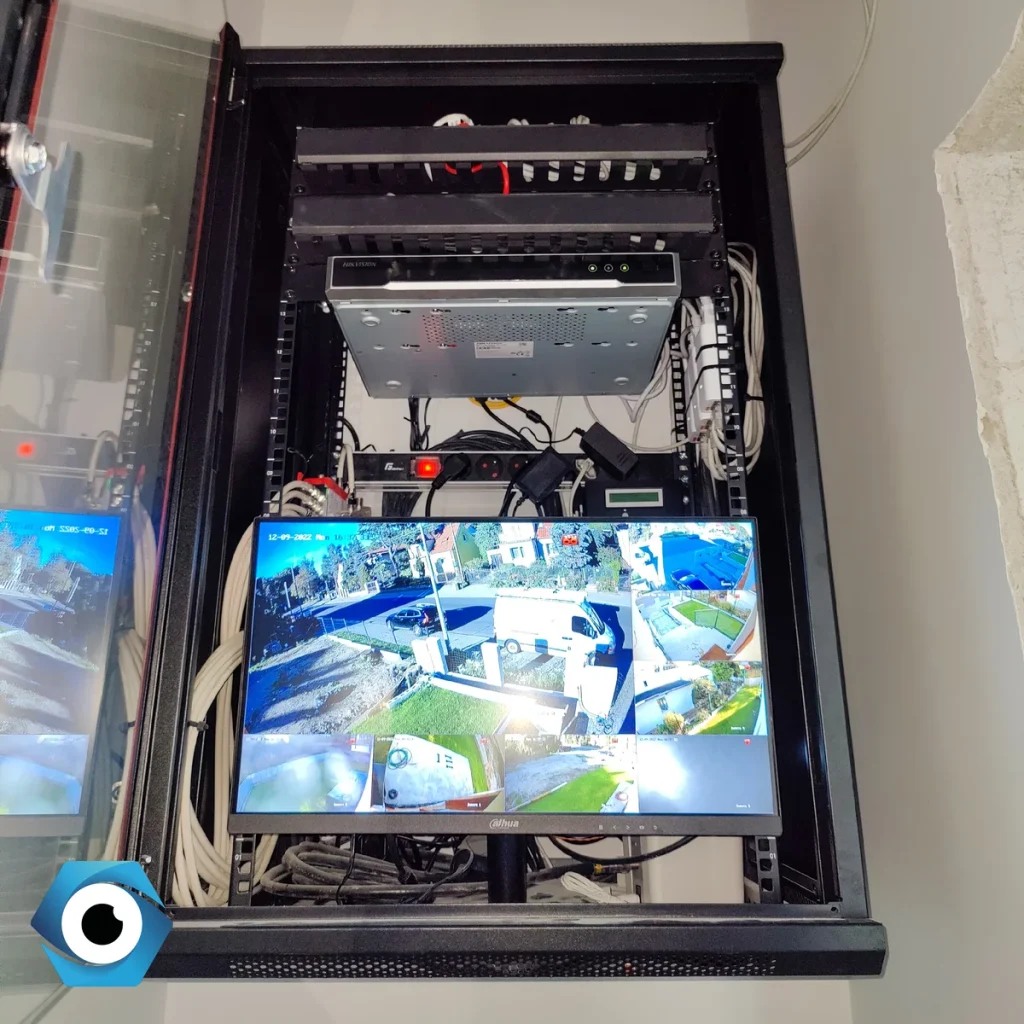

Wyposażenie prawidłowo zmontowanej domowej szafy RACK:

1. Patchpanel (Panel krosowniczy 19"): Zakończenie kabli skrętki sprowadzonych ze ścian. Pozwala na estetyczne i trwałe zarobienie gniazd Keystone bez ryzyka uszkodzenia żył.
2. Przełącznik sieciowy (Switch PoE+): Urządzenie rozdzielające internet do gniazd w pokojach oraz zasilające bezpośrednio kamery IP i Access Pointy Wi-Fi.
3. Router internetowy / Modem GPON: Urządzenie dostępowe od dostawcy internetu (np. światłowód).
4. Rejestrator NVR z dyskiem HDD: Miejsce zapisu nagrań z kamer monitoringu wizyjnego.
5. Organizatory kabli i półki RACK: Utrzymują ład i porządek wewnątrz obudowy.
6. Zasilacz buforowy / UPS: Podtrzymuje zasilanie routera, alarmu i monitoringu w przypadku wyłączenia prądu w budynku.

Jakie przewody doprowadzić do poszczególnych punktów budynku?

Oto kompletna check-lista okablowania, jaką należy zrealizować w stanie surowym przed tynkowaniem:

• Punkty Wi-Fi (Access Pointy podstropowe): Doprowadź po 1 kablu Cat 6 (wyższa kategoria uniemożliwia montaż AP) na sufity w ciągach komunikacyjnych (np. korytarz parteru i piętra). Zapewni to idealny zasięg Wi-Fi 6/7 w całym domu bez martwych stref.
• Stanowiska TV i Biurka: Do każdego gniazda TV oraz biurka doprowadź podwójną skrętkę Cat 6a (2x LAN). Pozwoli to na jednoczesne podłączenie Smart TV, dekodera, konsoli czy komputera bez konieczności stawiania dodatkowych switchy.
• Kamery Monitoringu CCTV: Doprowadź kable Cat 5e lub Cat 6 do narożników budynku pod podbitką dachu (na wysokości min. 3–3,5 m) oraz nad bramę garażową i wjazdową.
• Wideodomofon i Brama: Doprowadź skrętkę ziemną (żelowaną 5e lub Cat 6 z powłoką PE) od szafy RACK bezpośrednio do słupka ogrodzeniowego przy furtce oraz połączenie do centrali napędu bramy wjazdowej.
• System Alarmowy SSWiN: Przewody alarmowe YTDY / XSTDYz (standardem jest 6x0,5 mm lub 8x0,5 mm) lub skrętka do miejsc montażu manipulatora przy wejściu, czujek ruchu w pokojach, czujek obwodowych okien oraz syreny na elewacji.

Tabela: Zestawienie okablowania teletechnicznego dla domu (120–160 m²)

Poniższa tabela przedstawia orientacyjny bilans przewodów dla średniej wielkości domu jednorodzinnego:

Lokalizacja / Docelowy punkt	Rekomendowany typ kabla	Ilość przewodów	Główna funkcja / Zastosowanie
Gniazda TV / Biurka / Salon	Skrętka miedziana Cat 6a U/FTP (Wewnętrzna)	2 kable do każdego punktu	Stabilny internet dla TV, PC, konsoli, dekodera
Access Pointy Wi-Fi (Sufity)	Skrętka miedziana Cat 6 U/FTP (Wewnętrzna)	1 kabel na piętro/strefę	Zasilanie PoE i sygnał dla punktów Wi-Fi 6
Kamery zewnętrzne (Elewacja)	Skrętka Cat 6 UTP / zewnętrzna żelowana	4 – 8 kabli (wg projektu)	Transmisja wideo 4K i zasilanie PoE z szafy RACK
Furtka / Wideodomofon / Brama	Skrętka ziemna żelowana Cat 6 PE (Czarna)	2 kable do ogrodzenia	Wideo, zasilanie i zdalne sterowanie bramą
Przyłącze zewnętrzne (Granica)	Peszel gładki / Rura HD-PE z pilotem	1 linia do szafy RACK	Wprowadzenie kabla światłowodowego (FTTH)

FAQ – Najczęściej zadawane pytania inwestorów

Czy dobre Wi-Fi nie wystarczy? Po co kłaść kable do każdego pokoju?

Fale radiowe Wi-Fi są mocno tłumione przez zbrojone stropy, gipsy i nowoczesne okna trzyszybowe. Ponadto urządzenia bezprzewodowe dzielą między siebie pasmo radiowe. Podłączenie urządzeń stacjonarnych (TV, konsola, komputer) kablem LAN zwalnia pasmo Wi-Fi dla smartfonów i laptopów, zapewniając najwyższą jakość połączenia w całym domu.

Jaka szafa RACK będzie odpowiednia do domu jednorodzinnego?

Do standardowego domu jednorodzinnego rekomendujemy wiszącą szafę RACK 19 cali o wysokości 9U lub 12U i głębokości 450 mm lub 600 mm. Zapewnia ona odpowiednią przestrzeń na patchpanel, switch PoE, router, rejestrator kamer, półkę z zasilaczem UPS oraz pozwala na wygodną organizację zapasu kabli.

Czym grozi zastosowanie taniego kabla CCA zamiast pełnej miedzi?

Kable CCA (miedziowane aluminium) mają znacznie wyższą rezystancję. Przy zasilaniu urządzeń technologią PoE (np. kamer IP czy punktów Wi-Fi) dochodzi do dużych spadków napięcia, przegrzewania się kabli oraz niestabilnej pracy urządzeń. Ponadto żyły aluminiowe są kruche i łatwo ulegają złamaniu podczas zarabiania gniazd.
