Wybór odpowiedniego systemu monitoringu CCTV to nie tylko kwestia bezpieczeństwa czy prewencji przed zdarzeniami niepożądanymi. Przy wyborze najkorzystniejszego rozwiązania ważne są również aspekty ekonomiczne, funkcjonalne czy możliwości i ograniczenia instalacyjne. Jak prawie w każdej branży, technologie analogowe są wypierane przez cyfrowe tak i w branży monitoringu wizyjnego, monitoring analogowy jest coraz częściej wypierany przez cyfrowy (sieciowy) monitoring IP.
Planujesz montaż kamer IP, analogowych bądź systemu hybrydowego?
W dzisiejszym artykule wyjaśnimy działanie, określimy różnice pomiędzy systemami oraz wskażemy zalety i wady powyższych systemów monitoringu wizyjnego. Zapraszamy do lektury!

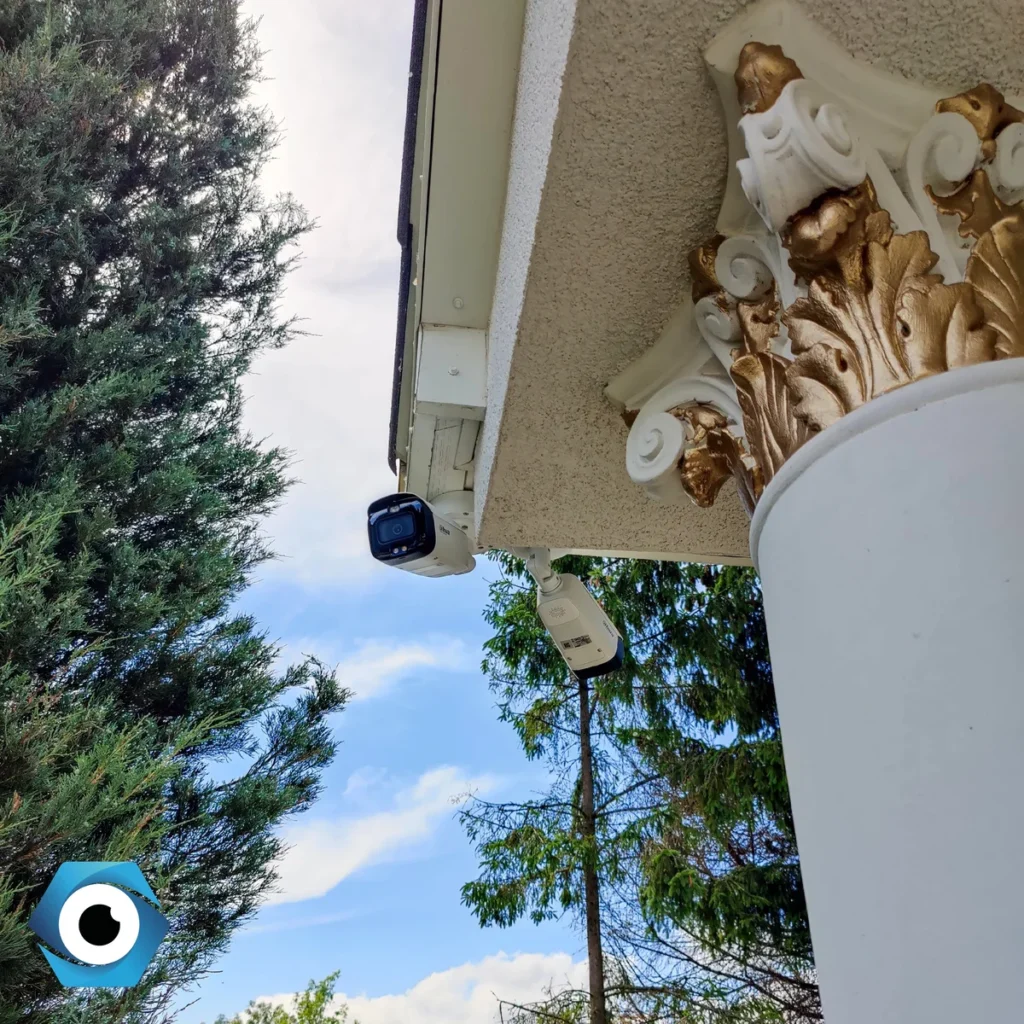

Przy wyborze odpowiednich kamer monitoringu istotny jest rodzaj zastosowanego obiektywu oraz ogniskowa kamery, które mają istotny wpływ na jakość obrazu rejestrowanego przez kamerę. Kamerę warto dobrać w taki sposób, by urządzenie było właściwie dopasowane do miejsca, w którym zostanie zainstalowane.
W przypadku miejsc wymagających szerokiego pola widzenia (np. hale magazynowe, parkingi) najlepsze będą obiektywy szerokokątne, o niższych wartościach ogniskowych. W przypadku obserwacji wzdłuż ścian, ogrodzeń lepiej sprawdzą się kamery wąskokątne o wyższych wartościach ogniskowej.
Rodzaje obiektywów stosowanych w kamerach:
Ze względu na obudowę kamery monitoringu możemy podzielić na:

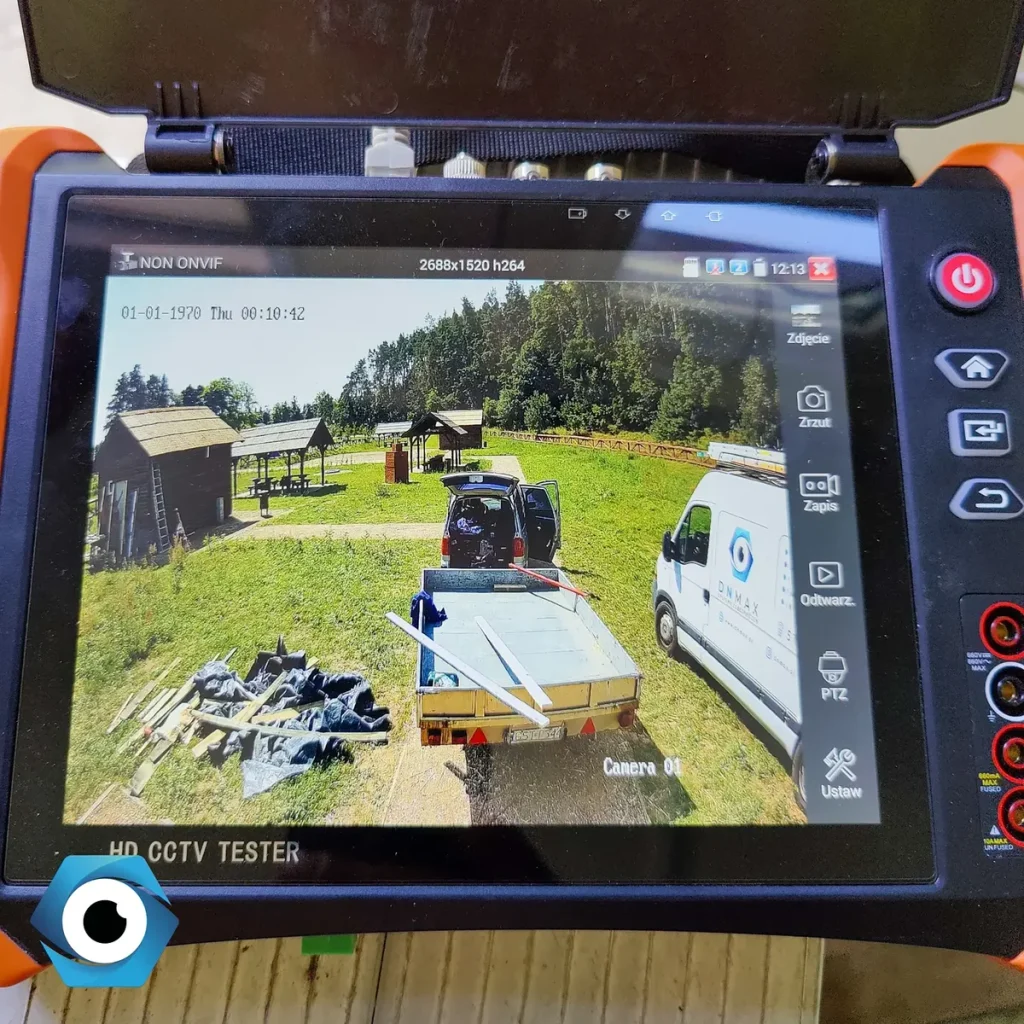

Monitoring IP (sieciowy) opiera się na transmisji obrazu oraz dźwięku przy wykorzystaniu sygnału cyfrowego w oparciu o istniejącą lub stworzoną dla nich infrastrukturę sieciową. Komunikacja pomiędzy poszczególnymi urządzeniami może się odbywać za pośrednictwem przewodów sieciowych lub bezprzewodowo (Wi-fi). Unikalną zaletą tej technologii jest możliwość pracy kamer IP, w sieci LAN, WLAN, WAN. Podłączenie kamer realizowane jest przez przewód sieciowy (UTP), zakończony wtykiem RJ-45, a pozostałe urządzenia jak np. Switch PoE, mogą łączyć się w ten sam sposób lub światłowodem, aby uzyskać większą sprawność systemu.
System kamer z protokołem internetowym, zapewnia cyfrowy nadzór poprzez wysyłanie i odbieranie sygnału poprzez sieć internetową. Kamery IP łączy się przewodem sieciowym (Skrętką – F/UTP lub UTP) do switchy PoE, te z kolei łączą się do sieci też skrętką, bezprzewodowo z udziałem urządzeń bezprzewodowych lub światłowodem.
W systemach scentralizowanych kamery przesyłają obraz do rejestratorów wideo (NVR, DVR). Wyjątkiem są rejestratory z wbudowanym switchem PoE do którego można podłączyć kamerę bezpośrednio, jest to łatwe rozwiązanie, ale znacząco ogranicza funkcjonalność systemu oraz jest kłopotliwe w wypadku awarii, bo w przypadku uszkodzenia wbudowanego switach PoE pozbywamy się na czas awarii również rejestratora. Rejestrator sieciowy z wbudowanym switchem PoE obsługuje 4, 8 lub maksymalnie do 16 kamer, więc jest opcją w przypadku małych systemów monitoringu.
Dane są przesyłane i przechowywane w chmurze (na serwerze firmy zewnętrznej) lub najczęściej lokalnie na dysku twardym HDD rejestratora lub serwera. Najbezpieczniejsze rozwiązania przechowują materiał wideo zarówno lokalnie, jak i tworzą kopie zapasowe w chmurze.
Podstawowe funkcje kamer IP są tożsame jak w przypadku zwykłych, tradycyjnych kamer analogowych. Obie wysyłają obraz wideo w czasie rzeczywistym, lecz kamery IP wykorzystują do tego celu pakiety danych w sieciach IP. W związku z tym strumień wideo rejestrowany przez kamerę IP jest dostępny w całej sieci, jeśli tylko mamy dostęp do niego dostęp, który chroniony jest loginem i mocnym hasłem. Użytkownicy mogą uzyskać dostęp do obrazu z dowolnego miejsca.
Kamery IP charakteryzuje zdolność do kompresji wysokiej jakości obrazów oraz ich automatycznego przesyłania poprzez sieć internetową. Jeśli nadzorowany budynek jest wyposażony w infrastrukturę np. sieć kablową lub komputerową, kamery IP podłączamy w taki sam sposób, jak komputer do routera.
Każda kamera IP ma własny, unikalny adres IP dzięki czemu każdą możemy skonfigurować zgodnie z naszymi preferencjami lub potrzebami. Kamery IP mają możliwość pracy bez udziału rejestratora, automatycznie przesyłając dane na zdalny serwer FTP bądź zapisując obraz na karcie microSD zamontowanej w kamerze.
W przeciwieństwie do kamer wykorzystujących technologię analogową, które wymagają użycia przewodu koncentrycznego lub skrętki z użyciem transformatorów video do przesyłania obrazu, kamery IP mają możliwość przesyłania obrazów za pośrednictwem sieci internetowej przewodowej lub bezprzewodowej i są dostępne tam, gdzie tego potrzebujemy.
Power over Ethernet (PoE) to technologia umożliwiająca przewodom Ethernet dostarczanie zasilania do urządzeń sieciowych w ramach istniejącej transmisji danych. Przy użyciu PoE w monitoringu IP uzyskamy jednocześnie transmisję danych oraz zasilanie kamer ze switcha PoE. Dzięki tej metodzie zasilania użytkownik ogranicza koszty związane z instalacją elektryczną. Rozwiązanie to nie wpływa na jakość i zasięg transmisji danych.
Podstawowe kamery zasilane są poprzez PoE w standardzie 802.3af z napięciem wyjściowym 44-57V, które posiada moc wyjściową do 15,4 W dla kamery, jest ono wystarczające dla modeli kopułkowych lub tubowych z dużym podświetleniem IR. Kolejnym rozwiązaniem jest PoE+ w standardzie 802.3at z napięciem wyjściowym 50-57V, które posiada moc wyjściową 30 W i jest w stanie zasilić bardziej wymagające kamery takie jak obrotowe (PTZ), które wymagają więcej prądu dla grzałek oraz napędu umożliwiającego obracanie kamery w dowolnym kierunku.
Wyższe modele kamer IP są wyposażone w algorytmy do inteligentnej analizy obrazu, które potrafią rozróżnić np. ruch drzew spowodowanych przez silny wiatr od ruchu poruszającego się człowieka lub uchwycić pozostawiony na dłuższy okres obiekt (np. na lotnisku) i wysłać automatyczne powiadomienie do aplikacji bądź osoby zarządzającej systemem monitoring IP.
Topowi producenci systemów CCTV na świecie to marki takie jak HIKVISION, DAHUA, AXIS, BOSCH, AVIGILON, którzy stale udoskonalają inteligentne możliwości kamer.
Kamery tych producentów potrafią między innymi:
Kamera IP działa w lokalnej sieci internetowej, zatem działanie kamery nie zużywa transferu łącza internetowego ani go nie osłabia. Do działania takiego monitoringu Internet nie jest koniecznością, jeśli chcemy oglądać wizję z kamer tylko lokalnie. Jeśli nasze kamery lub rejestrator jest podłączony do Internetu i mamy skonfigurowaną chmurę lub przekierowania na publiczny adres IP to tylko podczas zdalnego oglądania lub odtwarzania nasze łącze internetowe jest wykorzystywane. Ilość wykorzystanych danych zależy od ilości kamer oraz ich jakości, a przede wszystkim, ile czasu będziemy zdalnie oglądać nasze kamery.
Jak wspomnieliśmy Internet nie jest potrzebny do działania monitoringu sieciowego, ale sieć LAN już tak.
Sieć LAN (ang. Local Area Network - „lokalna sieć komputerowa”) - sieć komputerowa łącząca komputery na określonym obszarze (blok, szkoła, laboratorium, biuro, firma). Sieć LAN może być wydzielona zarówno fizycznie, jak i logicznie w ramach innej sieci.
Monitoring IP potrzebuje sprawnie przygotowanej sieci LAN, aby umożliwić bezproblemową transmisję danych między kamerami i rejestratorem. W tym celu urządzenia sieciowe takie jak routery oraz switche muszą być wydajne oraz posiadać odpowiednią przepustowość.
W małym domu z kilkoma kamerami nie stanowi to wyzwania, ale kiedy na firmie system składa się ze 100 kamer lub więcej, podstawowe urządzania nie będą w stanie utrzymać sprawności systemu lub nawet uniemożliwią uruchomienie monitoringu. Dlatego monitoring IP to nie tylko dobór kamer i rejestratora, ale wiąże się też z potrzebą posiadania dużej wiedzy w dziedzinie sieci teletechnicznych.
Dobrze przygotowana sieć LAN pozwoli na bezproblemowe przesyłanie danych w systemie monitoringu, który warto zaznaczyć pracuje 24/7 i pozwoli na dostarczenie wizji do rejestratora. Każda usterka takiego systemu może zależnie od miejsca instalacji spowodować duże straty materialne, dlatego warto pod każdym względem monitoring sieciowy wykonywać jak najlepiej.
Monitoring IP jest doskonałym wyborem wszędzie tam, gdzie od systemu wizyjnego, wymaga się rejestrowania bardzo szczegółowego obrazu. System monitoringu wykorzystujący kamery IP najczęściej spotykamy w przestrzeniach komercyjnych i przemysłowych, chodź również systemy te zyskują swoich zwolenników w domowych systemach nadzoru. Zaawansowana technologia, łatwość użycia oraz wiele przydatnych funkcji sprawia, że monitoring IP staje się coraz popularniejszy.
System monitoringu nie wymaga instalacji dużej ilości, nieporęcznego sprzętu. Kamery IP mogą być bardzo małe, nie wymagają instalacji rejestratora czy okablowania, gdyż mogą pracować poprzez Wi-Fi. Świetne nadają się do monitorowania prywatnych biur, sklepów detalicznych czy nawet pełnić funkcję niani wewnątrz pluszowego misia.
Przy zakupie kamer IP należy zwrócić uwagą na takie czynniki jak: zakres monitorowanego obszaru, miejsce montażu (wewnątrz, na zewnątrz), sieć internetowa potrzebna do obsługi systemu, sposób i potrzebne miejsce na przechowywanie materiału filmowego oraz na standardy zabezpieczenia danych.
Masz pytania? Chcesz wiedzieć więcej na temat monitoringu IP? – zapraszamy do kontaktu z naszym doradcą.
Monitoring analogowy działa w oparciu o dobrze znaną technologie analogową. W dużym uproszczeniu jest to zespół urządzeń, które wytwarzają lub pośredniczą w przesyłaniu sygnału analogowego pozwalającego na zapis analogowy oddając częstotliwość i natężenie w postaci obrazu, dźwięku czy tekstu.
Obecnie nowoczesny monitoring analogowy nie jest tak naprawdę analogowy – jest to utarta nazwa systemu. Często jedynym w pełni analogowym elementem wchodzącym w jego skład, jest przewód koncentryczny z zespolonym przewodem zasilającym.
Wiązki światła zbierane przez obiektyw kamery monitoringu trafiają na matrycę światłoczułą CCD, gdzie są odbierane i przetwarzane na impulsy elektryczne, które są przetwarzane na dwuwymiarowy sygnał ciągły, który jest podawany na wyjściu wideo. Następnie obraz w postaci sygnału analogowego opuszcza kamerę i poprzez przewód koncentryczny lub UTP jest przesyłany do rejestratora.
Nowoczesne rejestratory najczęściej wyposażone są w przetworniki sygnału analogowego na sygnał cyfrowy i obsługują wszystkie dostępne technologie na rynku. Rejestratory umożliwiają podgląd oraz odtwarzanie zapisanego materiału wideo na przystosowanych do pracy ciągłej dyskach SATA 3,5”.
Transmisja obrazu może sięgać nawet 500m, lecz trzeba pamiętać, że kamery trzeba zasilić prądem stałym o wartości 12V co skutkuje potrzebą prowadzenia dodatkowego okablowania prądowego w przypadku kabla koncentrycznego, lecz przy skrętce można użyć niewykorzystanych żył.
Planując monitoring w technologii analogowej trzeba wziąć pod uwagę spadki napięcia przy tak małym prądzie 12V DC, które przy zasilaniu centralnym znacząco ogranicza duże odległości kamery od rejestratora. Alternatywą jest zasilanie z różnych miejsc bliżej kamery co nie zawsze jest możliwe lub bardzo kosztowne no i z pewnością bardziej awaryjne.
CVBS (Composite Video Baseband Signal) – jest analogowym sygnałem transmisji wideo. Composite Video jest przesyłany zwykle w takich standardowych formatach jak PAL, NTSC i SECAM. Kamery CVBS cechuje niska rozdzielczość, która wynosi CIF 360x288px, HD1 704x288px, D1 704x576px i 960H lub WD1 960x576px.
Na rejestratorach oraz kamerach widnieje właśnie tryb pracy CVBS, co oznacza prace w trybie analogowym oferującym obecnie najniższe możliwe jakości obrazu.
Jednakże nowoczesne systemy (AHD, HD-TVI, HD-CVI). wykorzystujące infrastrukturę tradycyjnych systemów analogowych, mogą generować obraz zadawalającej jakości oferując rozdzielczość 8MP, czyli 4K o czym piszemy w dalszej części tego artykułu.
Tradycyjne systemy analogowe polecane są Klientom, którzy nie potrzebują wysokiej jakości, a jedynie poglądowy obraz z kamer. Jest to doskonałe rozwiązanie również dla tych, którzy szukają, nie drogiego - ekonomicznego rozwiązania. W wielu firmach standardowe systemy analogowe nadal funkcjonują. Są regularnie rozbudowywane i unowocześniane, a ich użytkownicy często zgłaszają nam potrzebę dostosowania istniejącej instalacji monitoringu do potrzeb nowego standardu.
Systemy monitoringu hybrydowego to nowoczesne rozwiązania, umożliwiające przesyłanie i zarządzanie dwoma typami sygnału wizyjnego – sygnału analogowego i cyfrowego IP w jednym rejestratorze. Sygnał z kamer cyfrowych i analogowych podłączony jest do rejestratora hybrydowego zdolnego do ich przetwarzania. Monitoring hybrydowy oparty jest na rozwiązaniach systemu analogowego uzupełnionego o kamery IP, które mogą być zamontowane na bardzo dużych odległościach np. w filii firmy oddalonej o kilkadziesiąt kilometrów od jej głównej siedziby.
System hybrydowy opracowano głównie z myślą o połączeniu technologii analogowej i cyfrowej IP w jednym systemie. Między poszczególnymi standardami telewizji CVBS, HD-CVI, HD-TVI i AHD występują małe różnice, ale do technologii cyfrowej IP są już spore. Do połączenia wszystkich typów kamer potrzebny jest rejestrator obsługujący 5 technologii w 1 urządzeniu.
Monitoring 5w1 został stworzony na potrzeby rynku, gdy pojawiły się systemy IP, a opcja uruchomienia obu technologii spowodowała, że część kamer na obiekcie została w starej technologii, a nowo montowane kamery były już IP. Monitoring 5w1 umożliwił elastyczność pod względem kosztów czy też potrzeb.
Nazwa sytemu monitoringu AHD (Analog High Definition) nie wzięła się z przypadku. System ten pozwala transmitować obraz o rozdzielczości 5MP / 4MP / 3MP / 1080p / 720p za pomocą kabla koncentrycznego RG59 na duże odległości – nawet 500m. System ten wykorzystuje te same złącza co system analogowy: przewód koncentryczny lub skrętkę UTP oraz transformatory BNC.
W przypadku technologii AHD kamery mogą działać jako normalne kamery analogowe, które możemy podłączyć do zwykłego, analogowego rejestratora DVR. Lecz jeśli chcemy korzystać z zalet technologii AHD, konieczny będzie zakup i konfiguracja dedykowanego rejestratora CVR obsługującego tą technologie. Obecne rejestratory monitoringu AHD, mają możliwość obsługi kamer w 5 trybach: AHD / CVI / TVI / CVBS i IP.
Wymagają doprowadzenia przewodu do każdego urządzenia, co ze względu na ograniczenia montażowe w budynku nie zawsze jest możliwe.
Brak możliwości pracy automatycznej - kamery AHD nie mają możliwości pracy autonomicznej, wymagają połączenia z rejestratorem.
Konieczność wymiany rejestratora – by system działał prawidłowo, musimy zainstalować rejestrator obsługujący tą technologie.
Monitoring AHD to doskonały system, zwłaszcza wtedy, gdy posiadamy infrastrukturą analogową. Decydując się na montaż monitoringu AHD możemy wykorzystać obecne przewody, bez potrzeby prowadzenia nowego okablowania czy konfiguracji protokołów sieciowych (monitoring IP). Takie podejście pozwoli nam na znaczącą redukcję kosztów całej instalacji monitoringu przy zagwarantowaniu niezawodnego działania, charakterystycznego dla monitoringu analogowego.
Podobnie jak w przypadku monitoringu AHD technologia ta, umożliwia transmisję nieskompresowanych sygnałów cyfrowych o wysokiej rozdzielczości, wykorzystując te same przewody koncentryczne co monitoring analogowy. Monitoring HD-CVI jest zbliżonym rozwiązaniem co technologia AHD, lecz dotychczas kamery w tej technologii wymagały podłączenia do dedykowanego rejestratora CVR. Jednakże rozwiano i ten problem, najnowsze kamery megapikselowe HD-CVI, mają możliwość przełączenia w tryb CVBS przez co można je podłączyć do standardowych rejestratorów DVR. Monitoring HD-CVI jest znacznie mniej kosztowny niż kamery HD IP.
Monitoring HD-CVI pracuje na przewodzie koncentrycznym, a system opiera się o strukturę gwiazdy. Jednostka centralna umożliwia sprawne zarządzanie kamerami oraz jest odpowiedzialna za rejestrowanie sygnału. System HD-CVI wykorzystuje transmisję danych TX - RX dzięki czemu jest możliwość przesyłania jednym przewodem sygnałów audio oraz wideo w komunikacji dwukierunkowej.
System ten pozwala na sterowanie kamerami oraz innymi systemami bezpieczeństwa np. włączeniem sygnału alarmowego. Monitoring HD-CVI wymaga zastosowania bardzo dobrej jakości, dedykowanych kabli koncentrycznych pozwalających na stabilną transmisję obrazu, w maksymalnej rozdzielczości 8 MP.
Kamery monitoringu HD-CVI to niezawodne urządzenia, umożliwiające realizację stosunkowo ekonomicznego monitoringu. Posiadają szerokie zastosowanie w systemach monitoringu domu, sklepu, firmy lub dużych przestrzeni otwartych.
System monitoringu HD-CVI to dobre rozwiązanie dla tych użytkowników, dla których duże znaczenie ma zminimalizowanie opóźnień w transmisji sygnału audio/video, ponieważ sygnał nie wymaga dekompresji sygnału.
Polecany dla tych, którzy planują wymienić istniejący, stary system analogowy na nowy, ponieważ może korzystać z tego samego okablowania. Dzięki czemu nie będzie konieczne prowadzenie znaczących prac remontowych, ograniczając przy tym koszty jak i pozwoli skrócić czas wymiany całego systemu.
Technologia HD-SDI, to monitoring CCTV o wysokiej rozdzielczości. System ten jest realną alternatywą dla kamer Wi-Fi lub IP, których konfiguracja może być kosztowna i skomplikowana. Monitoring HD-SDI działa w oparciu o analogowe przewody koncentryczne, podobnie jak systemy analogowe. Niestety przewód ten musi być bardzo wysokiej jakości, aby cały system skutecznie pracował. Prawie zawsze oznacza to, że nie będziemy mogli od tak zamienić systemu analogowego na system monitoringu HD-SDI – będziemy zmuszeni do prowadzenia prac remontowych. Dla wielu jest to bariera nie do obejścia, więc system ten nie zyskał dużego uznania na rynku i nie jest powszechnie stosowanym rozwiązaniem.
Technologia HD-SDI opiera się na cyfrowej transmisji sygnału między nadajnikiem (kamera), a odbiornikiem (rejestrator), natomiast formaty HD-CVI i AHD opierają się na zmodyfikowanym sygnale analogowym. Skrót SDI - szeregowy interfejs cyfrowy to rodzaj kabla koncentrycznego, który zapewnia wysoką jakość transmisji danych.
Technologia HD - SDI nadaje się do szerokiego zastosowania w monitoringu domu, firmy. Polecany dla tych, którzy w swojej infrastrukturze posiadają wysokiej jakości kable koncentryczne lub planują instalacje zupełnie nowej instalacji. Tańszy i prostszy w montażu niż konkurencyjne systemy IP. Jako doświadczony instalatorzy systemów CCTV uważamy, że są zdecydowanie lepsze rozwiązania na rynku do monitorowania domu lub firmy.
Mamy bardzo dużą ilość technologii monitoringu wizyjnego, rodzajów kamer, rejestratorów i innych urządzeń do wyboru. Do tego dochodzą ograniczenia montażowe, stan i rodzaj posiadanej infrastruktury, kwestie ekonomiczne czy potrzeby funkcjonalne. Dlatego by najkorzystniej dobrać sprzęt monitorujący do indywidualnych preferencji najlepiej zasięgnąć porady wykwalifikowanej firmy montażowej.
Specjaliści od monitoringu właściwie dobiorą, zaprojektują, zainstalują, skonfigurują system oraz zagwarantują serwis po sprzedażowy. W przypadku instalacji w mniejszych obiektach, takich jak domy jednorodzinne czy małe sklepy, monitoring CCTV AHD może okazać się najlepszym rozwiązaniem ze względu na relatywnie niski koszt instalacji oraz szereg przydatnych funkcjonalności.
Systemy IP polecamy natomiast do miejsc, które wymagają dużych jakości obrazu pozbawionych zakłóceń i zakładają rozbudowę swojej struktury (np. placówki handlowe, biurowce, magazyny, hotele, lotniska), co będzie również wymagało konsekwentnego rozszerzania systemu monitoringu o dodatkowe elementy oraz integracji z innymi systemami zarządzania budynkiem.
Montaż kamer do monitoringu najlepiej zaplanować już na etapie tworzenia projektu budynku. Kamery do monitoringu, jeśli mają działać skutecznie, wymagają zastosowania odpowiedniego okablowania lub też użycia odpowiednich urządzeń sieciowych, a także zapewnienia odpowiedniego zakresu widoczności. Jeśli chcieliby Państwo dowiedzieć się więcej, zapraszamy do zapoznania się z naszym wpisem na blogu, odnoszącym się do montażu kamer do monitoringu w systemie Smart Home.
