Czujnik ruchu to jedno z najprostszych, a zarazem najbardziej użytecznych urządzeń w domu – ale czy wiesz, że „widzi" Cię dzięki ciepłu Twojego ciała? Te niepozorne urządzenia elektroniczne znajdziesz dosłownie wszędzie: w lampach ogrodowych, systemach alarmowych, automatycznych drzwiach czy inteligentnych domach. Popularność czujników ruchu wynika przede wszystkim z ich zdolności do generowania oszczędności energii oraz zwiększania bezpieczeństwa, choć nie są to jedyne zalety. Automatyczne sterowanie oświetleniem, alarmami czy wentylacją znacząco redukuje zużycie prądu, a wykrywanie intruzów stanowi ważny element systemów alarmowych.
Po przeczytaniu tego artykułu zrozumiesz dokładnie, jak działają różne typy czujników, który wybrać do konkretnego zastosowania i jak uniknąć typowych problemów z ich działaniem. Wiedza ta pozwoli Ci świadomie dobrać urządzenie i prawidłowo je zamontować.
Czujnik ruchu to urządzenie elektroniczne reagujące na ruch w określonej strefie detekcji. Gdy wykryje przemieszczający się obiekt – najczęściej człowieka – wysyła sygnał elektryczny do podłączonego urządzenia, np. lampy lub centrali alarmowej. Najpopularniejsze zastosowania obejmują automatyczne oświetlenie zewnętrzne i wewnętrzne oraz systemy zabezpieczeń.
Popularność czujników ruchu wynika z dwóch głównych korzyści: oszczędności energii i zwiększenia bezpieczeństwa. Światło włącza się tylko wtedy, gdy ktoś faktycznie znajduje się w pomieszczeniu, a system alarmowy natychmiast reaguje na intruza.
Czujniki ruchu dzielą się na dwie główne kategorie: pasywne i aktywne. Różnica między nimi jest fundamentalna – pasywne tylko odbierają promieniowanie z otoczenia, podczas gdy aktywne emitują fale i analizują ich odbicie, wykorzystując efekt Dopplera, który polega na zmianie częstotliwości fali przy ruchu. Zdecydowana większość czujników domowych to urządzenia pasywne typu PIR. Czujniki aktywne, takie jak mikrofalowe, emitując fale i analizując ich odbicie, wykrywają ruch niezależnie od ciepłoty obiektu i są zazwyczaj niewrażliwe na temperaturę otoczenia.
Popularność czujników ruchu wynika przede wszystkim z ich zdolności do generowania znaczących oszczędności energii. Automatyczne włączanie oświetlenia tylko w momencie wykrycia ruchu, zamiast jego ciągłego działania, znacznie redukuje zużycie prądu w miejscach takich jak korytarze, garaże czy piwnice. Oprócz korzyści energetycznych, czujniki te zwiększają poczucie bezpieczeństwa, odstraszając potencjalnych intruzów i oświetlając niebezpieczne obszary, a także podnoszą komfort użytkowania poprzez eliminację potrzeby manualnego włączania światła.
Kluczowym elementem optycznym w pasywnych czujnikach podczerwieni (PIR) jest soczewka Fresnela. Jej zadaniem jest skupianie promieniowania podczerwonego (IR) emitowanego przez obiekty (takie jak ciało ludzkie, które emituje promieniowanie termiczne o temperaturze około 36–37°C) na detektorze piroelektrycznym. Soczewka ta dzieli pole widzenia na strefy, co umożliwia precyzyjne wykrywanie ruchu i minimalizowanie fałszywych alarmów.
Ciało ludzkie emituje promieniowanie podczerwone o temperaturze około 36–37°C, co wyraźnie odróżnia je od tła o temperaturze pokojowej (20–22°C). Piroelektryczny sensor wewnątrz czujnika jest wrażliwy właśnie na te różnice temperatur. Co istotne, czujnik PIR reaguje na zmianę, nie na stałą obecność ciepła – dlatego osoba stojąca nieruchomo może nie zostać wykryta.
Soczewka Fresnela dzieli pole widzenia na kilkadziesiąt stref. Gdy człowiek przechodzi przez kolejne strefy, sensor rejestruje naprzemienne zmiany – ciepło, tło, ciepło, tło – co jednoznacznie wskazuje na ruch. Typowy zasięg detekcji wynosi 5–12 metrów, a kąt widzenia 120–180 stopni.
Czujniki aktywne, takie jak czujniki mikrofalowe (radarowe), działają na zasadzie emisji fal (np. mikrofalowych) i analizy ich odbicia od poruszających się obiektów. Wykorzystują efekt Dopplera, czyli zmianę częstotliwości fali odbitej od poruszającego się obiektu, do wykrywania ruchu. Dzięki tej zasadzie działania, czujniki te są zazwyczaj niewrażliwe na temperaturę otoczenia i wykrywają ruch niezależnie od ciepłoty obiektu.
Główną zaletą czujników aktywnych jest niezależność od temperatury obiektu – zareagują nawet na osobę w grubym kombinezonie zimowym. Dodatkowo fale mikrofalowe przenikają przez cienkie przeszkody – szkło, cienkie ściany działowe czy plastik – co może być zaletą lub wadą, zależnie od zastosowania.
Na rynku dostępnych jest kilka technologii detekcji ruchu, z których każda ma swoje mocne i słabe strony. Wybór odpowiedniego typu zależy od miejsca montażu, wymagań dotyczących niezawodności oraz budżetu. Poniższa tabela przedstawia kompleksowe porównanie dostępnych rozwiązań.
| Typ czujnika | Zasada działania | Zalety | Wady | Najlepsze zastosowanie |
|---|---|---|---|---|
| PIR (pasywny podczerwony) | Wykrywa zmiany promieniowania podczerwonego | Tani, niskie zużycie energii, prosty montaż | Wymaga ruchu prostopadłego, wrażliwy na źródła ciepła | Oświetlenie wewnętrzne, podstawowe alarmy |
| Mikrofalowy (radarowy) | Emituje mikrofale, analizuje odbicie | Duża czułość, działa przez przeszkody, niewrażliwy na temperaturę | Droższy, może reagować przez ściany | Ochrona obwodowa, zewnętrzne systemy |
| Ultradźwiękowy | Emituje fale dźwiękowe 40 kHz | Wykrywa drobne ruchy, przenika przeszkody | Reaguje na nieożywione obiekty, wrażliwy na wiatr | Łazienki, pomieszczenia biurowe |
| Hybrydowy (dual-tech) | Łączy PIR z mikrofalowym lub ultradźwiękowym | Minimalizuje fałszywe alarmy, wysoka niezawodność | Najdroższy, bardziej złożony montaż | Profesjonalne systemy alarmowe |
Czujniki PIR dominują w zastosowaniach domowych ze względu na niską cenę i wystarczającą skuteczność. Typowy model kosztuje 30–100 zł i sprawdza się w większości sytuacji. Czujniki mikrofalowe, choć droższe (100–300 zł), oferują lepszą detekcję na zewnątrz budynków.
Rozwiązania hybrydowe (np. PIR + ultradźwiękowy) łączą zalety obu technologii, aby zwiększyć odporność na fałszywe alarmy, lecz nie wymagają potwierdzenia ruchu przez obie technologie jednocześnie. Wystarczy, że jedna z nich wykryje ruch. To drastycznie redukuje liczbę fałszywych alarmów, ale zwiększa koszt instalacji.
Czujniki ultradźwiękowe najlepiej sprawdzają się w pomieszczeniach, gdzie użytkownicy wykonują drobne ruchy – np. w biurach czy łazienkach. Wykrywają nawet osobę siedzącą przy biurku i poruszającą tylko rękami. Często łączy się je z PIR dla zwiększenia niezawodności.
Prawidłowy dobór czujnika do konkretnego zastosowania to klucz do bezproblemowego działania. Czujnik idealny do oświetlenia klatki schodowej może okazać się całkowicie nieodpowiedni w systemie alarmowym. Poniżej znajdziesz praktyczne rekomendacje dla najpopularniejszych zastosowań.
Do systemów alarmowych najlepsze są czujniki hybrydowe, które minimalizują fałszywe alarmy. Jeśli budujesz inteligentny dom, szukaj modeli z protokołem Zigbee lub Z-Wave.
Przy montażu na zewnątrz kluczowa jest klasa szczelności IP – minimum IP44 chroni przed bryzgami wody, ale dla pełnej odporności na deszcz wybierz IP65. Kąt detekcji 180° sprawdza się przy montażu na ścianie, natomiast 360° jest optymalny dla sufitów i wiat.
Wewnątrz budynku warto rozważyć czujnik obecności zamiast klasycznego czujnika ruchu. Różnica polega na czułości – czujnik obecności wykrywa nawet drobne ruchy osoby siedzącej, podczas gdy standardowy PIR wymaga wyraźnego przemieszczania się. To istotne w biurach, łazienkach czy pokojach dziennych.
W profesjonalnych systemach ochrony standardem są czujniki dual-tech, które wymagają potwierdzenia ruchu przez dwie niezależne technologie. Dzięki temu przelatujący owad (wykryty przez PIR) lub poruszająca się firanka (wykryta przez mikrofalę) nie wywołają fałszywego alarmu.
Zaawansowane modele oferują funkcję antymaskowania – wykrywają próby zasłonięcia czujnika farbą, folią lub innym materiałem. Nowoczesne czujniki, jak MotionCam, integrują PIR z kamerą i wysyłają zdjęcia w ciągu 9 sekund od wykrycia ruchu, co pozwala natychmiast zweryfikować alarm.

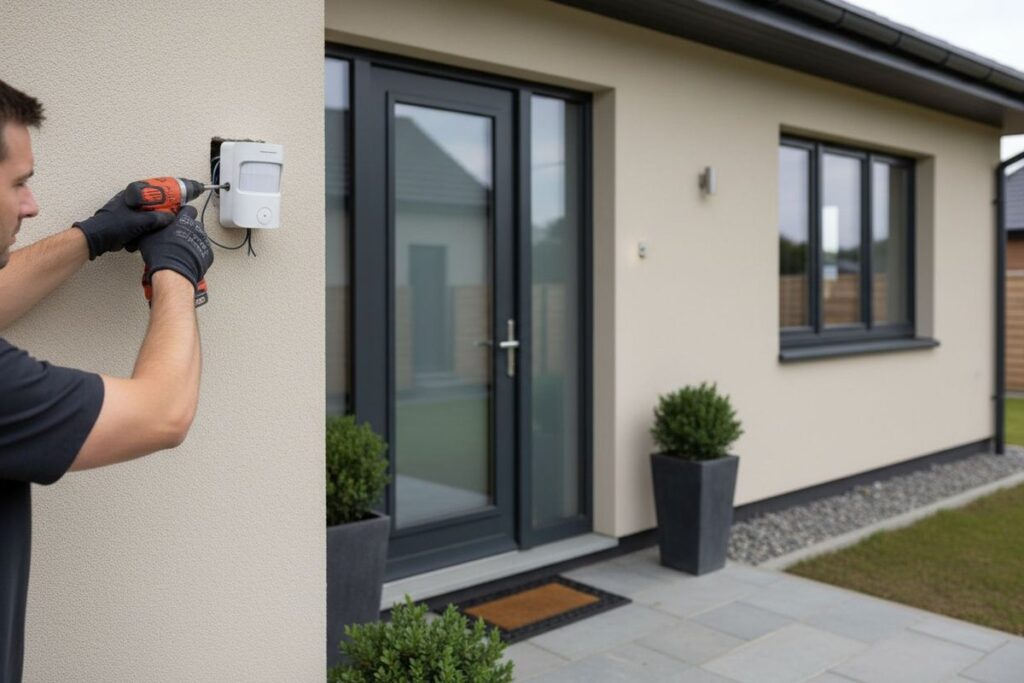

Nawet najlepszy czujnik będzie działał nieprawidłowo przy złym montażu. Optymalna wysokość instalacji to 2–2,5 metra – zapewnia odpowiedni kąt detekcji i minimalizuje martwe strefy. Czujnik nie powinien być skierowany na okno, ponieważ nagrzane słońcem szyby mogą powodować fałszywe alarmy.
Większość czujników oferuje trzy podstawowe regulacje: SENS (czułość i zasięg), LUX (poziom oświetlenia, przy którym czujnik reaguje) oraz TIME (czas działania po wykryciu ruchu). Zacznij od niskiej czułości i stopniowo ją zwiększaj – łatwiej dodać czułość niż eliminować fałszywe alarmy.
Pamiętaj, że czujnik PIR najlepiej wykrywa ruch prostopadły do swojej osi – osoba idąca wprost na czujnik może zostać wykryta później niż przechodząca bokiem. Uwzględnij to przy planowaniu lokalizacji.
Fałszywe alarmy to najczęstsza bolączka użytkowników czujników ruchu. Przyczyny mogą być różne: źródła ciepła w polu widzenia, zwierzęta domowe, ruch powietrza z klimatyzacji lub nawet pajęczyny na soczewce. Latem czujniki PIR mogą być mniej czułe, ponieważ różnica między temperaturą ciała a otoczeniem jest mniejsza.
Brak reakcji na ruch to drugi typowy problem. Sprawdź, czy obiekt nie porusza się zbyt wolno lub zbyt szybko – czujniki mają określony zakres prędkości detekcji. Upewnij się też, że zasięg i kąt są odpowiednio ustawione, a soczewka nie jest zabrudzona.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Fałszywe alarmy | Czujnik skierowany na źródło ciepła | Zmień pozycję lub zasłoń strefę maskownicą |
| Fałszywe alarmy | Zwierzęta domowe | Użyj czujnika pet-immune lub zmniejsz czułość |
| Brak reakcji | Zbyt niska czułość | Zwiększ parametr SENS |
| Brak reakcji | Zabrudzona soczewka | Oczyść soczewkę miękką ściereczką |
| Słaba detekcja latem | Mała różnica temperatur | Zwiększ czułość lub użyj czujnika dual-tech |
Konfiguracja czujnika to często proces prób i błędów. Producenci zalecają stopniowe dostrajanie parametrów przez kilka dni użytkowania, obserwując zachowanie urządzenia w różnych warunkach – w dzień i w nocy, przy różnej pogodzie.
Nowoczesne czujniki ruchu to znacznie więcej niż proste włączniki światła. Zintegrowane z systemem smart home stają się centralnym elementem automatyzacji, reagując nie tylko włączeniem lampy, ale także uruchamiając całe scenariusze – od sterowania ogrzewaniem po wysyłanie powiadomień na telefon.
Najpopularniejsze protokoły komunikacji to Zigbee i Z-Wave – oba charakteryzują się niskim zużyciem energii i tworzą sieć mesh, gdzie urządzenia przekazują sobie sygnały. Czujniki WiFi są łatwiejsze w konfiguracji, ale szybciej wyczerpują baterię. Wybór protokołu zależy od posiadanego ekosystemu smart home.
Platformy takie jak Home Assistant czy IFTTT pozwalają tworzyć złożone automatyzacje. Przykładowo – czujnik w korytarzu wykrywa ruch po 23:00, włącza się tylko przyciemnione światło nocne, a jednocześnie system sprawdza, czy zamknięte są drzwi wejściowe.
Przed zakupem określ miejsce montażu i cel zastosowania – to determinuje większość parametrów. Typowy kąt detekcji czujnika ruchu wynosi 120°–180° – parametr ten należy wziąć pod uwagę zarówno przy montażu na ścianie, jak i na suficie. Zasięg czujnika ruchu powinien być odpowiednio dobrany do wielkości chronionego obszaru. Dla czujników PIR wynosi on typowo od 5 do 12 metrów. Klasa IP44 oznacza ochronę przed bryzgami, IP65 – pełną wodoszczelność.
Czujniki PIR to najpopularniejsze i wystarczające rozwiązanie dla większości zastosowań domowych – od oświetlenia po podstawowe systemy alarmowe. Wybór konkretnego modelu zależy od miejsca montażu i celu, jaki chcesz osiągnąć. Pamiętaj, że prawidłowa instalacja i konfiguracja eliminują większość problemów z działaniem. Jeśli masz pytania dotyczące doboru czujnika do konkretnej sytuacji, zostaw komentarz – chętnie pomożemy.
